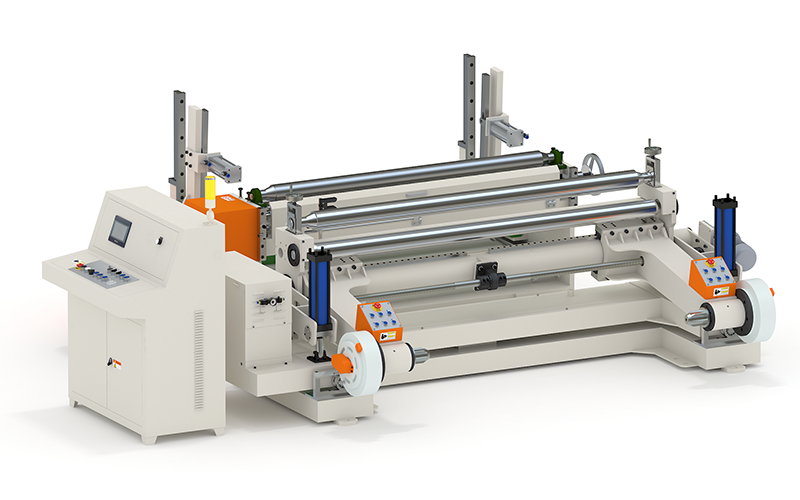

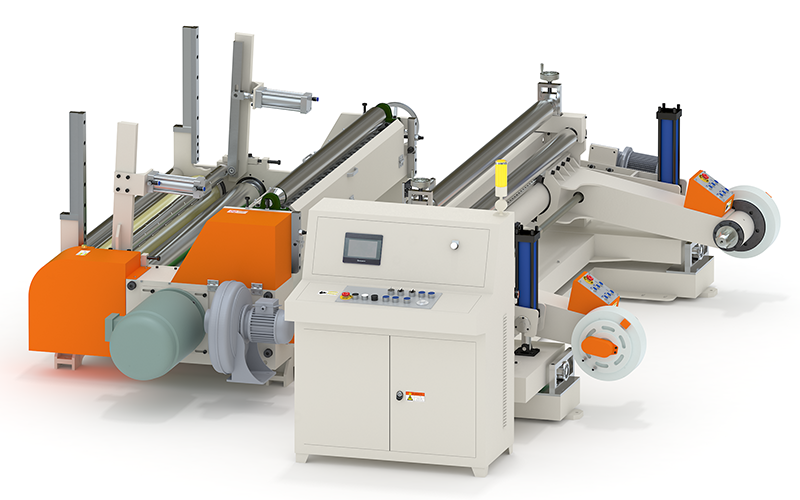

產品用途：
適用于各類牛皮紙、茶板紙、草板紙、印花紙和銅板紙的分切。
產品特點：
1、雙刀切割，分切后的紙帶兩邊光滑平整。
2、采用單軸外力收卷方式，盤紙的收卷結實且收卷盤徑大。
3、上下刀軸主動力傳動。
4、帶電腦糾偏系統，自動糾偏。
5、紙帶張力自動控制，紙盤從小到大始終保持恒張力收卷。
6、液壓無軸式上料裝置。
7、采用PLC控制，彩色觸摸屏人機界面操作。
主要技術參數：
技術參數 | |
| 分切最大寬度 | 1600mm |
| 分切最小寬度 | 35mm |
| 放卷最大卷徑 | 1500mm |
| 收卷最大卷徑 | 1300mm |
| 分切速度 | 0-300m/min |
| 分切能力 | 60-700g |
| 卷繞方式 | 氣漲表面卷取 |
| 切刀數量 | 21副 |
| 上紙方式 | 液壓式 |
| 調速控制 | 變頻調速 |
| 輸入電源 | 380V 三相四線 |
傳動系統 | |
| 主機功率 | 11KW皖南 |
| 主機轉速 | 960r/min |
| 液壓站電機 | 0.75KW |
| 糾偏電機 | Y110 60：1 |
| 傳動方式 | 同步帶傳動 |
| 軸承 | 萬馬 |
| 收卷軸 | 聚氨酯膠輥 |
規格尺寸 | |
| 放卷機：長×寬×高 | 3700×1800×1000mm |
| 收卷機：長×寬×高 | 3000×3000×1500mm |
| 上刀規格 | 2×110×75mm |
| 下刀規格 | 4×110×75mm |
| 總質量 | 4000KG |
控制系統 | |
| PLC控制器 | 臺達 |
| 人機界面 | 臺灣威倫 6070iE |
| 程序版本 | JS-SR3.0 |
| 執行器件（接觸器等） | 正泰產品 |
| 信號元件（光電開關等） | 歐姆龍產品 |
| 氣動元件 | 亞德客產品 |
| 變頻器 | 安川18KW |
| 液壓系統 | 德克瑪 |
配備裝置 | |
| 裝料 | 液壓夾緊式 |
| 下料 | 液壓 |
| 自動對邊 | 絲桿自動糾偏 |
| 計米 | 自動 |
| 張力調節 | 磁粉張力控制系統，手動&自動 |
| 錐度夾盤 | 3英寸 |
附送配件 | |
| 應用工具1 | 氣槍1把，T型扳手1把，緊帽扳手1把 |
| 應用工具2 | 內六角扳手1套，扣扳1套，氣嘴2個 |
相關資料
SR2.0版電路圖下載 SR3.0版電路圖下載 PRS5.0版電路圖下載
