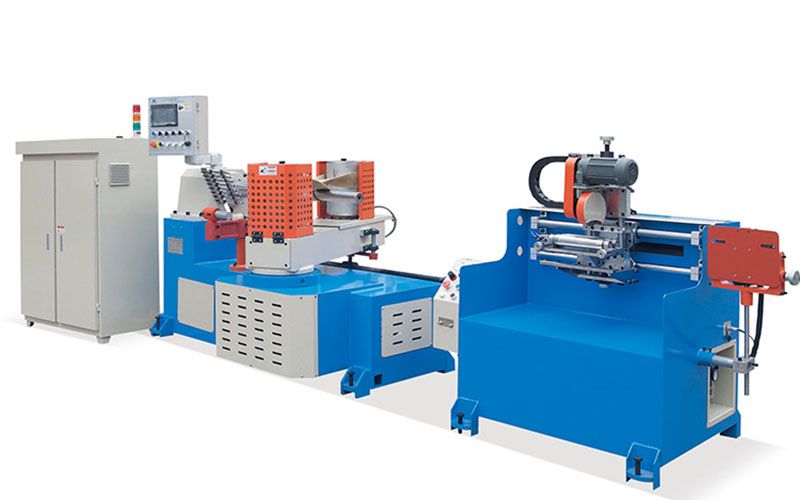

PTA2-120普通紙管機：
技術參數 | |
| 卷繞紙張層數 | 3-8層 |
| 最大卷管直徑 | 100mm |
| 最小卷管直徑 | 10mm |
| 最大卷管厚度 | 5mm |
| 最小卷管厚度 | 1mm |
| 卷芯模具固定方式 | 頂緊 |
| 卷繞機頭 | 二機頭單皮帶 |
| 切割方式 | 氣動單圓刀切割 |
| 上膠方式 | 雙面上膠 |
| 操作人數 | 1人 |
| 卷出紙管速度 | 3-15米 |
| 調速控制 | 變頻器 |
| 輸入電源 | 380V三相四線（其他電壓定制） |
規格尺寸 | |
| 主機尺寸：長×寬×高 | 3000mm×1700mm×1800mm |
| 占地面積：長×寬 | 10000mm×5000mm |
| 輪轂直徑 | 215mm |
| 輪轂高度 | 350mm |
| 最小輪距 | 750mm |
| 最大輪距 | 900mm |
| 總質量 | 2750KG |
傳動系統 | |
| 主機功率 | 4KW皖南 |
| 主機轉速 | 1400r/min |
| 輪轂最高轉速 | 50r/min |
| 輪轂輸出扭矩 | 560N.m |
| 減速機型號 | WPOD型，杭州嘉誠 |
| 變速箱型號 | 120 |
| 輪轂驅動 | 2輪驅動 |
| 切刀電機 | 臺灣萬鑫 |
| 軸承 | 哈軸 |
控制系統 | |
| PLC控制器 | 臺灣臺達 |
| 人機界面 | E-view304L 文本顯示器 |
| 程序版本 | JS-A2.8V |
| 變頻器 | 日本安川4KW |
| 執行器件(接觸器等) | 中國正泰產品 |
| 信號元件(光電開關等） | 日本歐姆龍產品 |
| 氣動元件 | 臺灣亞德客產品 |
| 同步控制 | 無 |
| 定長方式 | 紅外線傳感器 |
配備裝置 | |
| 遙控器 | 可選配 |
| 自動落管架 | 可選配 |
| 皮帶對角 | 手動調節 |
| 皮帶調節 | 手動調節 |
| 缺紙自動停機 | 無 |
| 自動供膠水 | 隔膜泵 |
| 紙帶自動供滑潤油 | 可選配 |
| 張力調節 | 無 |
| 紙架類型 | 十字型分體紙架（可選配整體紙架） |
| 卷管皮帶 | 帆布帶/進口皮帶 |
附送配件 | |
| 卷管芯棒 | 1套 |
| 卷管皮帶 | 1條 |
| 應用工具 | 有 |
| 切管刀片 | 1片 |
產品特點:
1、采用進口PLC邏輯控制系統,主電機采用變頻器調速比普通電磁調速節電50%。
2、主電路用電路板插拔的設計方式(類似于家用電腦)使用、維護、維修更方便更科學。
3、控制面板用進口文本顯示器(八十多項設置功能)使用簡單容易操作,遙控器操作使用戶更方便(如斷紙時可以遙控停機或慢速)。
4、在任何速度下切割總是精確無浪費,是傳統電磁調速紙管機無可比擬的優點(電磁調速紙管機只在同一速度下切割稍微精確)。
5、德國進口單圓刀切割設計,紙管切口更平整無須再精切無浪費,是傳統鋸齒切割紙管機無法比擬的(鋸齒切割至少20-30mm紙管浪費)。
6、傳動部位無鏈條、無鏈輪超靜音設計(國家專利)省卻更換鏈條齒輪的麻煩。
7、采用雙面上膠獨立不銹鋼膠槽進口聚氨酯刮刀，生產出紙管強度更強于單面上膠的傳統紙管機。
